Córas treoraithe páirceála braiteoir páirceála ultrasonaic
Réamhrá

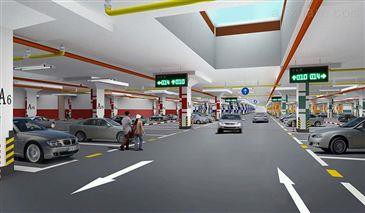

Córas treoraithe páirceála braiteoir páirceála ultrasonaic ag baint úsáide as ton ultrasonaic a bhrath prionsabal oibre chun a fháil amach an bhfuil an spás páirceála á áitiú nó nach bhfuil, agus ag baint úsáide as táscaire LED chun idirdhealú a dhéanamh ar a stádas (tá RED lonnaithe, tá GREEN ar fáil), is féidir leis an tiománaí a threorú spás a fháil go tapa agus feabhas a chur ar leibhéal bainistíochta páirceála. Ag an am céanna, cuir an stádas chuig an rialtóir uachtarach.
Pictiúr
Paraiméadar
Oibriú | DC18V ~ 30V, Mholadh : | Prionsabal Oibriúcháin | Braiteadh Ultrasonach |
Voltas | 24V | ||
Gnáthchineál | Solas dearg : 65mA | Cumarsáid | RS-485 |
Reatha | Solas glas : 56mA | Mód | |
Toise | 130 * 130 * 80mm | Codáil Seoladh | 00 ~ 31, Trí 5 léim |
ag tabhairt aghaidh | |||
Brath | 290cm , Trí 2 léim | Oibriú | -20 ~ + 50 ℃ |
Raon | socrú | Teocht | |
ESD | 12KV | Tástáil traenach Pulse | ± 4KV |
Tábla 2
Táscaire Stádas Oibre
Táscaire Stádas Oibre (Dearg): solas ar mhodh le cumarsáid agus rudaí a bhrath
S1 Geansaí Socrúcháin
S1 teagasc socrú geansaí :
Ó dheas go clé, (LH) 【1,2,3,4,5,6,7】, Is é an uimhir 5 (1-5) níos ísle ná an tseirbhís seoladh, is é 2 uimhir níos airde (6-7) seoladh airde suiteála, geansaí i modhanna 1, gan ciallaíonn ciallaíonn 0.
Socrú an seoladh : Uimhir 5 Íochtarach (5,4,3,2,1) Is ionann an t-ionad dénártha 16,8,4,2,1. Tá líon difriúil idir líne líne léim, mar shampla seoltaí páirceála 3, is gá duit geansaí i 1 agus 2.
Fad Braite: Sean 1 0 | Cuir Braiteoir : Cuir ( 4 -> 0 ) | |||
Sean10 | Ard suiteála | Fad cothrománach ó pháirceáil | Addr | Addr |
( Y ) | líne ( X ) | |||
0 0 | 180CM - 210CM | díreach os cionn an líne páirceála | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | díreach os cionn an líne páirceála | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | díreach os cionn an líne páirceála | ...... | ... |
1 1 | 270CM - 290CM | díreach os cionn an líne páirceála | 1 1 1 1 1 | 31 |
Tábla 3
Nóta:
1, Nuair a leagann an braiteoir páirceála ultrasonaic an córas treoraithe páirceála an geansaí, cuir sú arís agus arís eile arís agus tarraing amach arís agus arís eile chun ciseal ocsaíd a bhaint amach chun teagmháil mhaith a chinntiú.

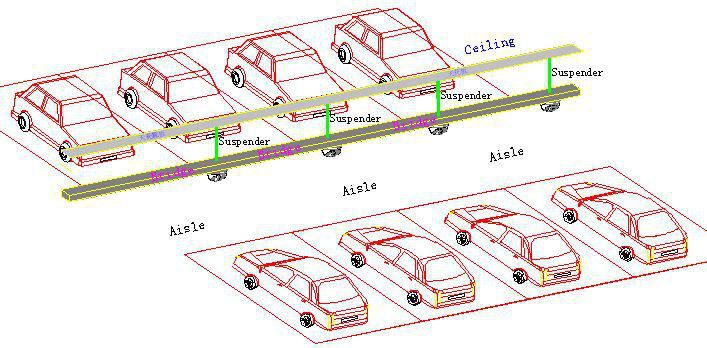

2, Is é an airde suiteála molta Y: 2.4m-3m, Suiteáilte díreach os cionn an líne páirceála, chun brath iontaofa a chinntiú.

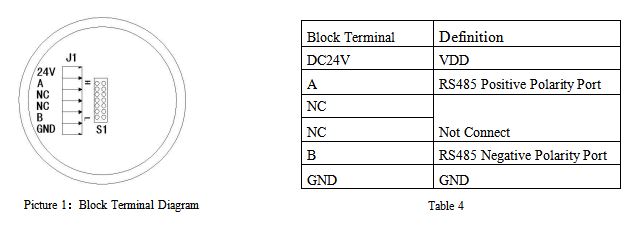

Teagasc Bloc Críochfort

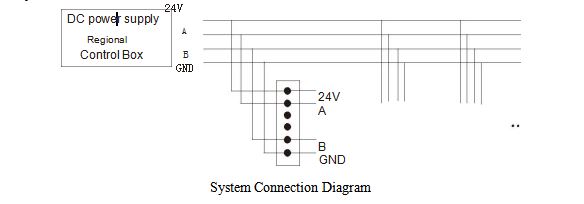

Treoracha Ceangal Córais
1. B'fhearr leis an bhfeiste faoi RCM amháin a bheith bainteach i mód bus, agus b'fhéidir go bhféadfadh brathadóir a thugann cúigear bus cumarsáide, ceann cumarsáide amháin 32 brathadóir ar a laghad.
2. Bíonn na brathadóirí faoi RCM amháin cumhacht DC ó RCM. Ag brath ar an gcaillteanas ar líne innealtóireachta, úsáideann braiteoir raon leathan de dhearadh soláthair cumhachta.
3. A chinntiú go bhfuil an trealamh críochfoirt ag obair i gceart, moltar an soláthar cumhachta 24V DC a úsáid. Soláthraíonn cumhacht cumhachta rialaithe réigiúnach cumhacht chumhachta atá comhionann leis an tomhaltas cumhachta 150% - 200% den trealamh soláthair cumhachta iomlán, chun tús a chur le hobair iontaofa agus a bheith ag obair ar feadh i bhfad.
Taispeántas l
